平凹円筒レンズは、線光源からの光を照射または検出するために、1 つのセクションのみに焦点を合わせるために使用します。また、ビームと画像のアナモルフィック圧縮にも使用されます。
1. 一次元での拡大を必要とするアプリケーションに最適
2. 平行ビームを直線ビームに変換するために使用される
3. 長方形と円形のフォームファクタが利用可能
支払い :
T/T Payment, Western Union出荷港 :
Fuzhou China製品の起源 :
China光学ガラス平凹シリンリカルレンズ
平凹円筒レンズ 慣れている コリメートされたレーザー光源をラインジェネレーターに変換します。
1. 一次元での拡大を必要とするアプリケーションに最適
2. 平行ビームを直線ビームに変換するために使用される
3. 長方形と円形のフォームファクタが利用可能
WTS は、コーティング付きおよびコーティングなしの N-BK7、フューズドシリカ平凹シリンリカルレンズを提供しています。
仕様:
材料: | グレードA光学ガラスまたは溶融シリカ |
寸法公差: | +0.0、-0.1mm |
中心厚さ許容差: | ±0.1mm |
近軸焦点距離: | ±2% |
表面品質: | 60/40 |
クリアーアパーチャー: | 85%以上 |
表面図: | λ/4 @633nm |
中心: | 3分角 |
ベベル: | <0.25mm×45° |
コーティング: | 必要に応じて |
平凹円筒レンズは、アナモルフィックビーム拡張および幅広いアプリケーションのための単軸ネガティブイメージングを提供します。これらのレンズは、凹円筒面ミラーが必要な場合にミラーブランクとして使用することもできます。
球面レンズに関する注意:
aSchott、Ohara、Hoya、または中国のCDGM、Heraeus、CorningのUVFSなどの他の光学ガラス材料、ゲルマニウム、シリコン、ZnSe、ZnS、CaF2、サファイアもご要望に応じて入手可能です。
b. ご要望に応じて、直径 1.0 ~ 300 mm までの任意のサイズの球面レンズをカスタムメイドで製作いたします。
ワンストップサービス ビジョンオプティクス-レーザー光学-医療光学-5G光通信-軍事光学機器。
標準サイズ

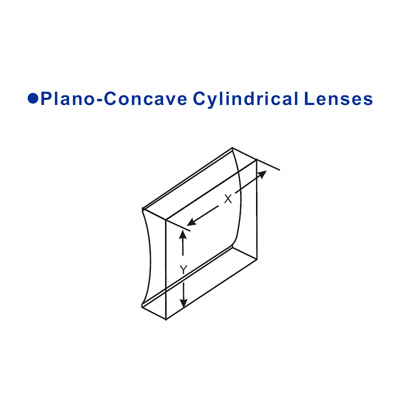

商品番号 | XxY(mm) | f(mm) | R(mm) | Tc(mm) | Te(mm) | Fb(mm) |
材料 | N-BK7 | |||||
CLV101 | 10.0x10.0 | -12.7 | 6.54 | 2 | 4.3 | -14 |
CLV102 | 20.0x10.0 | -12.7 | 6.54 | 2 | 4.3 | -14 |
CLV103 | 10.0x10.0 | -25 | 12.87 | 2 | 3 | -26.3 |
CLV104 | 20.0x10.0 | -25 | 12.87 | 2 | 3 | -26.3 |
CLV201 | 20.0x20.0 | -50 | 25.73 | 2 | 4 | -51.3 |
CLV202 | 20.0x20.0 | -75 | 38.6 | 2 | 3.3 | -76.3 |
CLV203 | 20.0x20.0 | -100 | 51.47 | 3 | 4 | -102 |
CLV204 | 20.0x20.0 | -150 | 77.2 | 3 | 3.7 | -152 |
CLV205 | 20.0x20.0 | -200 | 102.93 | 3 | 3.5 | -202 |
CLV206 | 20.0x20.0 | -250 | 128.67 | 3 | 3.4 | -252 |
CLV207 | 20.0x20.0 | -500 | 257.33 | 3 | 3.2 | -502 |
