平凹レンズは負の焦点距離を持ち、通常はガリレオ型ビーム拡張器や望遠鏡のように、平行ビームを発散させるために使用されます。
1. ビームの拡張
2. 光の投影
3. 光学系の焦点距離の拡大
支払い :
T/T Payment, Western Union出荷港 :
Fuzhou China製品の起源 :
China光学ガラス平凹レンズ
1. ビームの拡張
2. 光の投影
3. 光学系の焦点距離の拡大
平凹レンズ 負の焦点距離を持つ平凹レンズは、コリメートビームを発散させるために使用できます。この場合、球面収差を最小限に抑えるため、曲面を光源に向ける必要があります。さらに、光学系内の他のレンズによって生じる球面収差の影響を打ち消すためにも使用できます。平凹レンズの球面収差は負であるため、他のレンズの収差を相殺するために使用できます。
WTSはN-BK7平凹レンズ、フューズドシリカ平凹レンズ、 フッ化カルシウム平凹レンズ等
材料: | グレードA光学ガラス、UV、VIS、IR素材 |
寸法公差: | ±0.1mm(標準)、±0.05mm(高精度) |
中心厚さ許容差: | ±0.1mm(標準)、±0.05mm(高精度) |
近軸焦点距離: | ±2% |
表面品質: | 60/40(標準)、20/10(高精度) |
クリアーアパーチャー: | 85%以上 |
表面図: | λ/2(標準)、λ/4(高精度) @633nm |
中心: | 3分角 |
ベベル: | <0.25mm×45° |
コーティング: | 必要に応じて |
球面レンズに関する注意:
a. Schott、Ohara、Hoya、または中国の CDGM などの他の光学ガラス材料もご要望に応じて入手可能です。
b. ご要望に応じて、直径 1.0 ~ 300 mm までの任意のサイズの球面レンズをカスタムメイドで製作いたします。
ワンストップサービス ビジョンオプティクス-レーザー光学-医療光学-5G光通信-軍事光学機器。
標準サイズ | ||||||

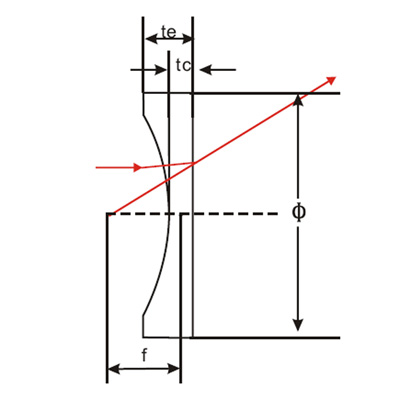

商品番号 | 直径(mm) | f(mm) | R(mm) | Tc(mm) | Te(mm) | Fb(mm) |
材料 | N-BK7 | |||||
PLCV001 | 6 | -12 | 6.22 | 2 | 2.77 | -13.31 |
PLCV002 | 6 | -24 | 12.44 | 2 | 2.37 | -25.31 |
PLCV101 | 12.7 | -15 | 7.79 | 2 | 5.27 | -16.35 |
PLCV102 | 12.7 | -20 | 10.37 | 2 | 4.17 | -21.32 |
PLCV103 | 12.7 | -25 | 12.97 | 2 | 3.7 | -26.33 |
PLCV104 | 12.7 | -30 | 15.56 | 2 | 3.4 | -31.31 |
PLCV105 | 12.7 | -40 | 20.75 | 2 | 3 | -41.32 |
PLCV106 | 12.7 | -50 | 25.94 | 2 | 2.79 | -51.33 |
PLCV107 | 12.7 | -75 | 38.9 | 2 | 2.52 | -76.31 |
PLCV108 | 12.7 | -100 | 51.88 | 2 | 2.39 | -101.33 |
PLCV201 | 25.4 | -35 | 18.15 | 2 | 7.18 | -36.32 |
PLCV202 | 25.4 | -50 | 25.94 | 2 | 5.32 | -51.33 |
PLCV203 | 25.4 | -70 | 36.31 | 2 | 4.29 | -71.32 |
PLCV204 | 25.4 | -75 | 38.9 | 2 | 4.13 | -76.31 |
PLCV205 | 25.4 | -100 | 51.88 | 2 | 3.58 | -101.33 |
PLCV206 | 25.4 | -125 | 64.96 | 2 | 3.26 | -126.36 |
PLCV207 | 25.4 | -150 | 77.8 | 2 | 3.04 | -151.3 |
PLCV208 | 25.4 | -175 | 90.78 | 2 | 2.89 | -176.32 |
PLCV209 | 25.4 | -200 | 103.75 | 2 | 2.78 | -201.33 |
PLCV210 | 25.4 | -250 | 129.72 | 2 | 2.62 | -251.39 |
PLCV211 | 25.4 | -300 | 155.6 | 2 | 2.52 | -301.29 |
PLCV212 | 25.4 | -500 | 259.4 | 2 | 2.31 | -501.39 |
PLCV213 | 25.4 | -1000 | 518.7 | 2 | 2.16 | -1001.28 |
PLCV301 | 30 | -80 | 41.5 | 2 | 4.81 | -81.32 |
PLCV302 | 30 | -100 | 51.88 | 2 | 4.22 | -101.33 |
PLCV303 | 30 | -200 | 103.75 | 2 | 3.09 | -201.33 |
PLCV304 | 38 | -50 | 25.94 | 2 | 10.28 | -51.33 |
PLCV305 | 38 | -100 | 51.88 | 2 | 5.6 | -101.33 |
PLCV306 | 38 | -150 | 77.8 | 2 | 4.36 | -151.3 |
PLCV307 | 38 | -200 | 103.75 | 2 | 3.76 | -201.33 |
PLCV308 | 38 | -350 | 181.55 | 2 | 3 | -351.31 |
PLCV309 | 38 | -500 | 259.4 | 2 | 2.7 | -501.39 |
PLCV310 | 38 | -700 | 363.1 | 2 | 2.5 | -701.31 |
PLCV401 | 40 | -50 | 25.94 | 2 | 11.42 | -51.33 |
PLCV501 | 50 | -75 | 38.9 | 2 | 12.1 | -76.97 |
PLCV502 | 50 | -100 | 51.88 | 3 | 9.42 | -101.99 |
PLCV503 | 50 | -150 | 77.8 | 3 | 7.13 | -151.96 |
PLCV504 | 50 | -200 | 103.75 | 3 | 6.06 | -201.99 |
PLCV505 | 50 | -250 | 129.72 | 3 | 5.43 | -252.05 |
PLCV506 | 50 | -400 | 207 | 3 | 4.52 | -401.03 |
PLCV507 | 50 | -500 | 259.4 | 3 | 4.21 | -502.05 |
PLCV508 | 50 | -600 | 311.2 | 3 | 4.01 | -601.91 |
PLCV509 | 50 | -800 | 415 | 3 | 3.75 | -802.02 |
材料 | フューズドシリカ | |||||
PLCV-FS01 | 12.7 | -15 | 6.92 | 2 | 6.17 | -16.41 |
PLCV-FS02 | 12.7 | -20 | 9.2 | 2 | 4.54 | -21.38 |
PLCV-FS03 | 12.7 | -25 | 11.51 | 2 | 3.91 | -26.38 |
PLCV-FS04 | 12.7 | -30 | 13.8 | 2 | 3.55 | -31.37 |
PLCV-FS05 | 12.7 | -40 | 18.41 | 2 | 3.13 | -41.38 |
PLCV-FS06 | 25.4 | -35 | 16.11 | 2 | 8.2 | -36.36 |
PLCV-FS07 | 25.4 | -50 | 23.01 | 2 | 5.82 | -51.38 |
PLCV-FS08 | 25.4 | -75 | 34.51 | 2 | 4.42 | -76.38 |
PLCV-FS09 | 25.4 | -100 | 46.03 | 2 | 3.79 | -101.42 |
PLCV-FS10 | 25.4 | -150 | 69.02 | 2 | 3.18 | -151.39 |
PLCV-FS11 | 25.4 | -175 | 80.54 | 2 | 3.01 | -176.43 |
PLCV-FS12 | 25.4 | -200 | 92.04 | 2 | 2.88 | -201.42 |
PLCV-FS13 | 25.4 | -250 | 115.08 | 2 | 2.7 | -251.5 |
PLCV-FS14 | 25.4 | -300 | 138.04 | 2 | 2.59 | -301.41 |
PLCV-FS15 | 25.4 | -500 | 230.1 | 2 | 2.35 | -501.5 |
PLCV-FS16 | 25.4 | -1000 | 460.1 | 2 | 2.18 | -1001.42 |
PLCV-FS17 | 38 | -50 | 23.01 | 3 | 13.03 | -52.07 |
PLCV-FS18 | 38 | -100 | 46.03 | 3 | 7.1 | -102.1 |
PLCV-FS19 | 38 | -150 | 69.02 | 3 | 5.67 | -152.07 |
PLCV-FS20 | 38 | -200 | 92.04 | 3 | 4.98 | -202.11 |
PLCV-FS21 | 38 | -350 | 161.06 | 3 | 4.13 | -352.13 |
PLCV-FS22 | 38 | -500 | 230.1 | 3 | 3.79 | -502.19 |
