A くさびプリズム 傾斜面を有する光学素子であり、光路を厚い側へ偏向させ、入射光路の角度を1度だけオフセットさせることができます。この2つを組み合わせることで、レーザービームを補正するための変形プリズムとして使用したり、出射ビームの方向を一定範囲内で調整したりすることができ、理想的な光路調整装置となります。
WTS は、カスタムデザインのためのワンストップサービスを提供します。
支払い :
T/T payment出荷港 :
FUZHOU製品の起源 :

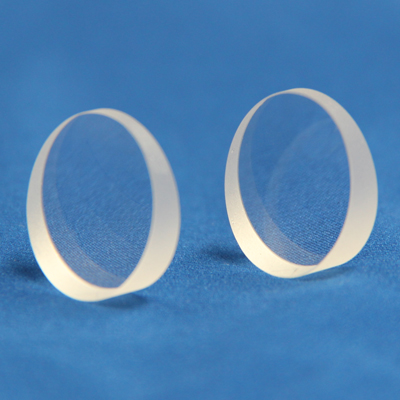

ChinaN-BK7および合成石英ウェッジプリズムとウェッジウィンドウ
製品概要:ウェッジプリズム(ウェッジ角プリズムとも呼ばれる)は、傾斜した面取りを持つ光学素子で、光路を厚い側へ偏向させることができます。光学窓と同様の機能を持ち、いずれも分離部品として使用できます。ウェッジは、光源への戻りを阻止する小さな偏向を生成するために使用されます。
仕様: | |
材料: | N-BK7 または UV 溶融シリカ、ZnSe、ゲルマニウムなど。 |
寸法公差: | +0.0、-0.1mm |
厚さ許容範囲: | +/-0.2mm |
表面品質: | 60-40 S/D |
表面平坦度: | λ/4 @ 632.8nm |
ウェッジ許容差: | ±1分角 |
クリアーアパーチャー: | 寸法の85%以上 |
ベベル: | <0.25mm×45° |
コーティング | ARコーティング、誘電体コーティング、またはご要望に応じて |
標準サイズ: | ||

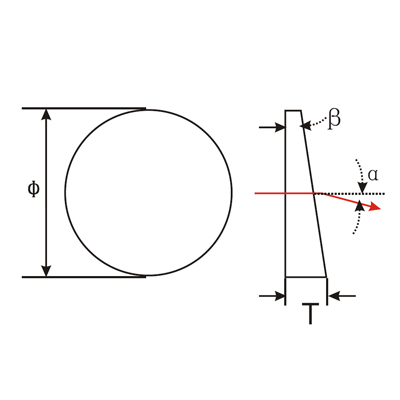

直径(mm) | 偏差角(α) | くさび角(β) |
Φ25.4 | 1° | 1°57' |
Φ25.4 | 2° | 3°53' |
Φ25.4 | 4° | 7°46' |
Φ25.4 | 6° | 11°39' |
さまざまな形状、サイズ、材質、コーティング要件が利用可能です。
