コーナーキューブプリズム 3つの直交する反射面を持つ独特な構造を持つ光学素子で、効率的な反射と光路オフセットの特性により、レーザー測定、リモートセンシングマッピング、精密機器の校正などに広く使用されています。高い安定性、高精度、低損失という利点により、複雑な光学システムにおいて信頼性の高い光路制御および信号伝送ソリューションを提供します。
支払い :
T/T Payment, Western Union出荷港 :
Fuzhou China製品の起源 :

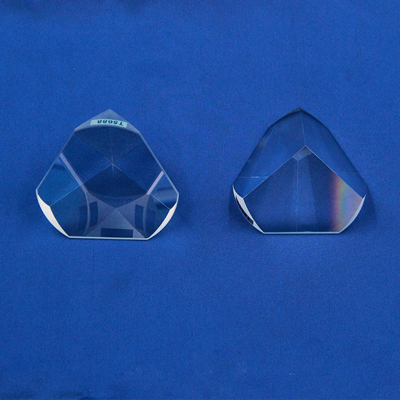

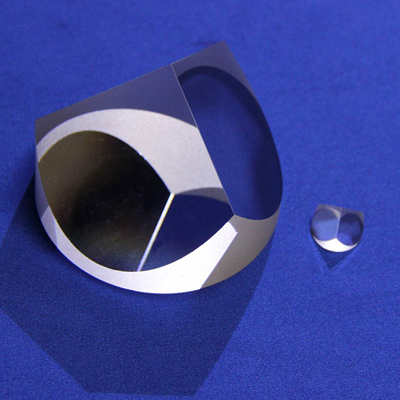

China高精度コーナーキューブプリズム

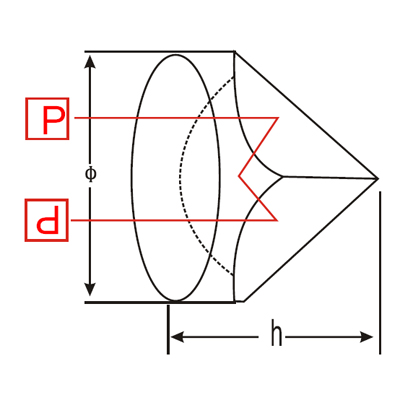

コーナーキューブプリズム とも呼ばれる 再帰反射板。 互いに直交する3つの面と斜辺面を有します。斜辺から入射した光は、3つの面でそれぞれ順番に反射され、入射光の方向に関わらず、入射光と平行に斜辺面から出射します。その特殊な性能により、距離測定、光信号処理、レーザーなどによく用いられます。
仕様: | |
材料: | N-BK7、フューズドシリカ |
寸法公差: | +0.0、-0.2mm |
表面品質: | 40-20 S/D |
表面平坦度: | 前面λ/4、反射面λ/8 |
偏差180°: | ±5秒角(標準); ±3秒角(高精度) |
クリアーアパーチャー: | 寸法の85%以上 |
ベベル: | <0.25mm×45° |

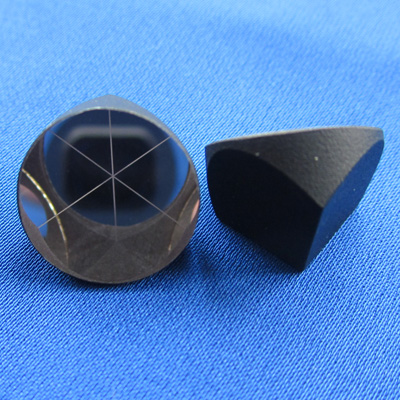

コーティング: | 1.コーティングなし |
2.反射面に銀(銅)+黒の塗装 | |
3.ARコーティング、R<前面 AOI=0° で 0.25%; | |
反射面にはシルバー(銅)+ブラックの塗装。 |
標準サイズ: | ||
直径(mm) | 高さ(mm) | 偏差 |
Φ12.7 | 10.2 | 180+/-5" |
Φ15.0 | 11.3 | 180+/-5" |
Φ25.4 | 19 | 180+/-5" |
Φ38 | 28.5 | 180+/-5" |
Φ50.8 | 37.5 | 180+/-5" |
Φ70 | 52.5 | 180+/-5" |
他のサイズや形状もご用意しております。
適用範囲:
(1)レーザー技術:レーザー干渉計システムに用いられ、レーザー光線を正確に反射し、光路の精度と安定性を確保し、高精度な距離測定と微小変位検出を実現する。
(2)航空宇宙:航空機に用いられる姿勢測定・航法システム。特定の光や信号を反射することで、航空機に正確な方向と位置情報を提供します。
(3)測量・地図作成:レーザー光線を発射し、コーナーキューブのプリズムで反射した信号を受信することで、距離と角度情報を迅速かつ正確に測定し、高精度の地図や地形図を描くことができます。
(4)光通信:光信号を指定された方向に正確に反射し、異なる光路間の接続と信号伝送を実現し、通信システムの性能と安定性を向上させます。
