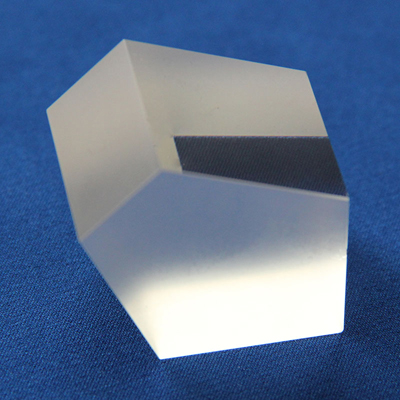

高精度光学ガラスペンタプリズム

高精度光学ガラスペンタプリズム

ペンタプリズム 90°の光線偏向と右利きの像を特徴とする5面プリズムである。

ビームまたは画像の90°偏向

右利きの画像
コーティングも可能

  • 支払い :

    T/T Payment, Western Union
  • 出荷港 :

    Fuzhou China
  • 製品の起源 :

    China
新製品
  • 製品詳細

高精度光学ガラスペンタプリズム

ペンタプリズム 90°の光線偏向と右利きの像を特徴とする5面プリズムです。 したがって、90° の偏向角度はプリズムの方向とは無関係であり、プリズムの方向を正確に制御できないアプリケーションでは特に重要になります。

全内部反射を使用できない形状のため、反射面を金属コーティングまたは誘電体コーティングでコーティングする必要があります。

標準的なペンタプリズムの反射面は、アルミニウムまたは強化アルミニウムでコーティングされています。コーティング面に黒色塗装が施されている場合もあります。

仕様:
材料:N-BK7、溶融シリカまたはその他の光学ガラス
寸法公差:+0.0、-0.2mm
表面品質:60-40 S/D
表面平坦度:λ/4 @ 632.8nm
角度許容差:±30秒角(標準); ±5秒角(高精度)
クリアーアパーチャー:寸法の85%以上
ベベル:<0.25mm×45°
コーティング:表面S1およびS2:単層MgF2コーティング
表面S3およびS4:アルミニウムメッキ、黒色塗装

標準サイズ:

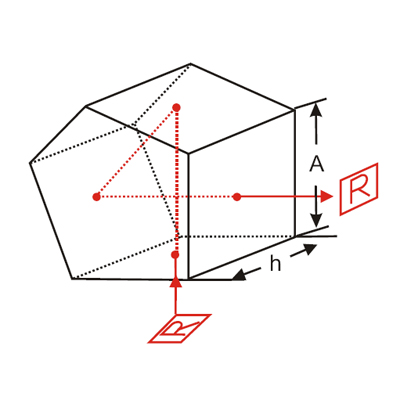

寸法:A×h(mm)寸法:Axh(mm)
2.5×2.52.5×2.5
7.0×5.010.0×10.0
15.0×15.020.0×20.0

その他サイズ、コーティングも承ります。

応用シナリオ:

(1)結像システム:光を複数回反射させて、望遠鏡や写真のファインダーに正立像を映し出す。

(2)測定機器:トータルステーションやレーザー距離計に使用され、工業測量、不動産測量、軍事測距などに重要な用途があります。
