ダブプリズム 通常、ガラス材料で作られ、直角三角柱の単純な形状をしており、内部で光を2回反射させることで、左右の形状を変えずに画像を180°回転させます。光学系では、光路の方向を変えたり、画像の向きを調整したりするためによく使用され、望遠鏡や顕微鏡などの光学機器で、画像品質と光路配置を最適化するために広く使用されています。
支払い :
T/T Payment, Western Union出荷港 :
Fuzhou China製品の起源 :

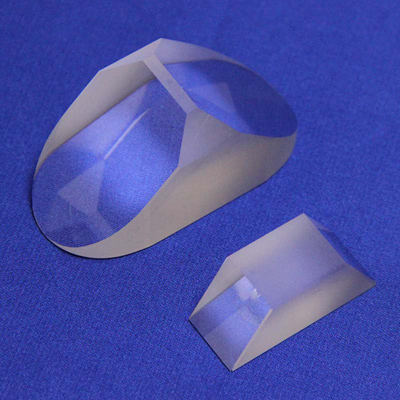

ChinaBK7とフューズドシリカガラスのダブプリズム
ダブプリズム 2つのアプリケーションがあります。
1. 主な用途はローテーターとして使用されます。
ビームを偏向させることなく像を回転させることができます。また、プリズムを入射平行光線の周りで特定の角度回転させると、像はその角度の2倍回転します。このアプリケーションは平行光線またはコリメート光線で使用し、大きな正方形の反射面を非常にきれいな状態に維持することが非常に重要です。
2. もう一つの用途は再帰反射器として使用され、この用途では直角プリズムとして機能します。
仕様: | |
材料: | BK7、フューズドシリカ等の光学ガラス |
寸法公差: | +0.1、-0.1mm |
表面品質: | 60-40 S/D |
表面平坦度: | ラムダ/2 @ 632.8nm |
角度許容差: | +/-3 アークス分 |
クリアーアパーチャー: | 寸法の85%以上 |
ベベル: | <0.25mm×45° |
コーティング: | 必要に応じて |

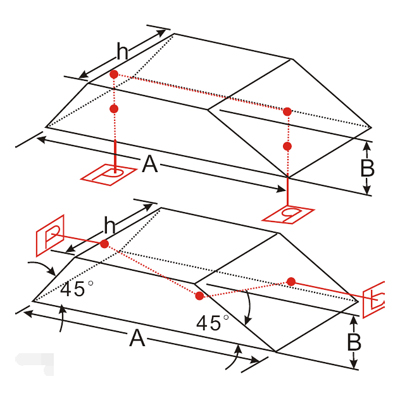

標準サイズ: | ||
A(mm) | B(mm) | ふーむ) |
21.1 | 5 | 5 |
42.3 | 10 | 10 |
63.4 | 15 | 15 |
さまざまな形状、サイズ、材料要件が利用可能です。
使用範囲:
光路の伝播方向と像の結像方向を調整できるため、望遠鏡、顕微鏡、潜望鏡、画像測定システム、レーザー光学系など多くの分野で使用されています。
