直角プリズム 光線を90°または180°偏向させることです。望遠鏡、潜望鏡、その他の光学システムによく使用されます。
ビームまたは画像を90°または180°偏向させる
材質: N-BK7、UV溶融シリカ、CaF2、ZnSe、またはGe
ARコーティング、HRコーティングもご用意しております
支払い :
T/T Payment, Western Union出荷港 :
Fuzhou China製品の起源 :

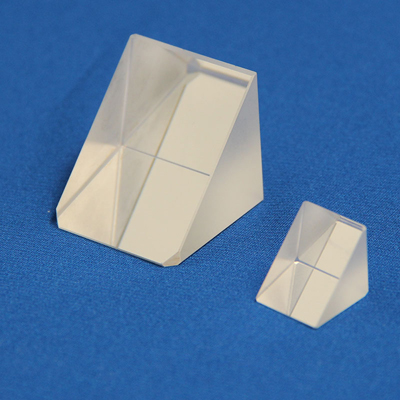

China高精度光学ガラス直角プリズム
直角プリズム より要求の厳しい用途にも対応できるよう、光許容範囲に合わせて精密研磨されています。BK7またはUV溶融石英プリズムをご用意しています。BK7プリズムは、可視光および近赤外域での一般的な実験室用途に推奨されます。UV、赤外域、または熱に敏感な用途には、溶融石英プリズムをお勧めします。当社の溶融石英プリズムは、厳格な仕様に基づいて製造されており、0.16~2.10μmの範囲で使用できます。
直角プリズムは、光線を 90° または 180° 偏向させます。望遠鏡、潜望鏡、その他の光学システムによく使用されます。

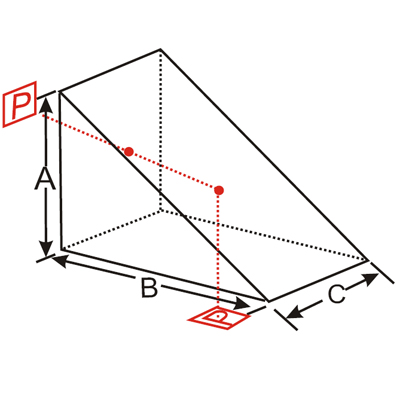

90度偏向:面で90度偏向が発生します。斜辺の像は正立し、反転します。

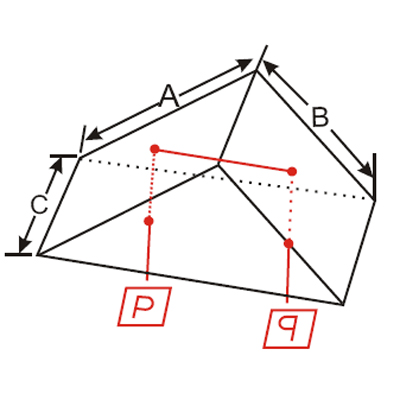

180度偏向:180度偏向は、斜辺を入射面および出射面として用いる場合に使用します。主な用途は、入射ビームの面が頂点を含むことを条件として、再帰反射鏡として用いることです。
仕様: | |
材料: | N-BK7; UV溶融シリカ、ゲルマニウム、ZnSeなどの光学ガラス |
寸法公差: | ±0.1mm(標準);±0.05mm(高精度) |
表面品質: | 60-40 S/D(標準); 10-5 S/D(高精度) |
表面平坦度: | λ/4@632.8nm(標準); λ/8@632.8nm(高精度) |
偏差180°: | ±3分角(標準); ±30秒角(高精度) |
クリアーアパーチャー: | 寸法の85%以上 |
ベベル: | <0.25mm×45° |
コーティング: | ARコーティング、アルミニウムコーティング、および要件に応じて |
標準サイズ: | |
AxBxC(mm) | AxBxC(mm) |
3.0x3.0x3.0 | 15.0x15.0x15.0 |
5.0x5.0x5.0 | 25.4x25.4x25.4 |
10.0x10.0x10.0 | 38.1x38.1x38.1 |
12.7x12.7x12.7 | 50.8x50.8x50.8 |
適用シナリオ:
(1)望遠鏡:光路の折り畳みや像の補正に用いられる。
(2)顕微鏡:光の伝播方向を変えることで、偏光を生成し、分析することもできる。
(3)潜望鏡:2回の反射を経て、光線は直角の経路に沿って伝播する。
(4)距離計:反射レーザービーム
(5)光学機器の校正:他の光学機器の光路と角度を校正する
(6)光ファイバ通信:光信号の結合およびステアリングに使用できます。
(7)撮影機材:特定の撮影効果を達成するために特殊な光学経路設計に使用される。
