精密光学ガラス色消しレンズ(ダブレット)

精密光学ガラス色消しレンズ(ダブレット)

アクロマートレンズ(ダブレット)

VIS 0°およびVIS-NIRコーティングされたアクロマートも利用可能

軸上の球面収差と色収差を補正
カスタムアクロマートレンズもご用意

  • 支払い :

    T/T Payment, Western Union
  • 出荷港 :

    Fuzhou China
  • 製品の起源 :

    China
新製品
  • 製品詳細

精密光学ガラス色消しレンズ(ダブレット)

アクロマートレンズ(ダブレット) 正の低屈折率クラウンガラスレンズと負の高屈折率フリントガラスレンズを接合した構造です。これらのレンズは、2つの十分に離れた波長(通常はスペクトルの青と赤の領域)における色収差を打ち消すように選択されています。これらの2つの波長における焦点距離は一定で、可視波長域全体にわたる焦点距離の変動は実質的に排除されます。よく使用される用途の一つは、レーザービームの回折限界集光です。負のアクロマートは、色収差を排除する必要がある場合によく使用されます。設計波長における色収差の低減に加え、球面収差とコマ収差も大幅に低減されます。

仕様

材料:

低屈折率クラウンガラス 高屈折率フリントガラス CDGM、Schott、Ohara など
寸法公差: ±0.1mm(標準)、±0.01mm(高精度)
中心厚さ許容差: ±0.1mm(標準)、±0.05mm(高精度)
近軸焦点距離: ±2%
表面品質: 60/40(標準)、20/10(高精度)
クリアーアパーチャー: 85%以上
表面図: λ/2(標準)、λ/4(高精度) @633nm
中心: 3分角
ベベル: <0.25mm×45°
コーティング:必要に応じて

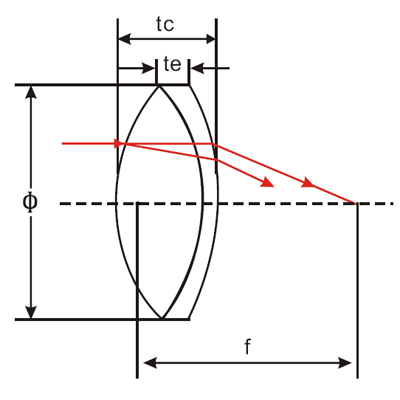

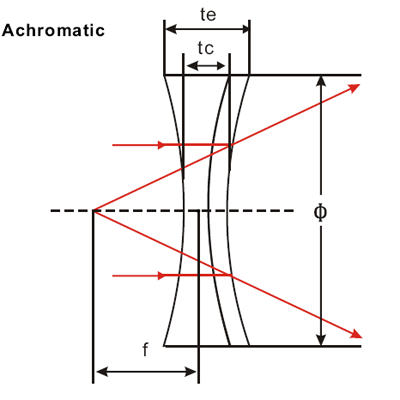

Negative Achromatic LensesPosistive Achromatic Lenses

球面レンズに関する注意:
a. Schott、Ohara、Hoya、または中国のCDGM、Heraeus、CorningのUVFSなどの他の光学ガラス材料、ゲルマニウム、シリコン、ZnSe、ZnS、CaF2、サファイアもリクエストに応じて入手可能です。
b. ご要望に応じて、直径 1.0 ~ 300 mm までの任意のサイズの球面レンズをカスタムメイドで製作いたします。

ワンストップサービス ビジョンオプティクス-レーザー光学-医療光学-5G光通信-軍事光学機器。

標準サイズ

材料N-BK7とN-SF5
商品番号Φ(mm)f(mm)R(mm)R(mm)R(mm)Tc(mm)Te(mm)Fb(mm)
ALP0016158.831-6.55-19.772.71113.07
ALP00262012.36-8.51-24.382.6118.29
ALP00362515.7-10.67-29.992.3123.46
ALP00463018.88-12.94-36.481.9128.69
ALP00582515.6-10.81-30.482.9123.13
ALP00683018.88-12.88-36.222.7128.28
ALP101102012.32-9.02-25.233.8117.63
ALP102122515.35-11.35-31.924.21.322.29
ALP10312.73018.54-13.49-37.8441.327.36
ALP10412.74025.23-17.54-48.753.41.337.78
ALP10512.75031.26-21.93-62.373.11.347.99
ALP10612.76037.33-26.42-75.862.81.358.13
ALP10712.77546.77-32.96-94.622.61.373.23
ALP1081340.525.41-18.07-50.4731.338.48
ALP109144427.54-19.54-54.953.31.341.83
ALP110184024.27-18.37-53.095.41.536.51
ALP111185031.69-22-60.574.81.546.99
ALP112186037.84-26.49-73.794.11.557.3
ALP20125.46037.33-27.16-75.867255.57
ALP20225.412073.28-54.33-159.94.22117.1
ALN10112.7-25-15.2813.3739.171.52.5-26.61
ALN10212.7-30-24.7219.156.11.52.5-41.56
ALN20125.4-40-29.7926.8582.4124.3-52.66
