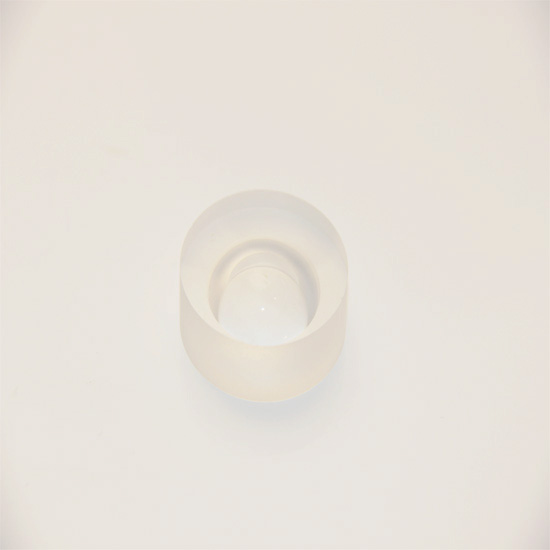

高精度両凹レンズと両凹レンズ

高精度両凹レンズと両凹レンズ

両凹レンズは平凹レンズと同様に発散光を生成するために使用されます。両凹レンズは、入射光が収束する場合に最適です。

1. Zemax光学設計パッケージでサポート

2. 負の焦点距離

3. 要求に応じた材料

  • 支払い :

    T/T Payment, Western Union
  • 出荷港 :

    Fuzhou China
  • 製品の起源 :

    China
新製品
  • 製品詳細

高精度両凹レンズと両凹レンズ

両凹レンズ, 両凹レンズ 平凹レンズと同様に、発散光を生成するために使用されます。両凹レンズは、入射光が収束する場合に最適です。

1. Zemax光学設計パッケージでサポート

2. 負の焦点距離

3. 要求に応じた材料





WTS は、ダブル凹レンズ製品のカスタマイズを提供します。



材料: 光学ガラス、BK7、フューズドシリカ、ショット、オハラ、CaF2、ゲルマニウム
寸法公差: ±0.1mm(標準)、±0.01mm(高精度)
中心厚さ許容差: ±0.1mm(標準)、±0.02mm(高精度)
近軸焦点距離: ±2%
表面品質: 60/40(標準)、20/10(高精度)
クリアーアパーチャー: 85%以上
表面図: λ/2(標準)、λ/8(高精度) @633nm
中心: 3分角
ベベル: <0.25mm×45°
コーティング: 必要に応じて


球面レンズに関する注意:
a. Schott、Ohara、Hoya、または中国のCDGM、Heraeus、CorningのUVFSなどの他の光学ガラス材料、ゲルマニウム、シリコン、ZnSe、ZnS、CaF2、サファイアもご要望に応じて入手可能です。
b. 直径 1.0 ~ 300 mm までの任意のサイズのカスタム球面レンズもご要望に応じてご提供いたします。



ワンストップサービス ビジョンオプティクス-レーザー光学-医療光学-5G光通信-軍事光学機器。

Bi-concave Lenses

標準サイズ

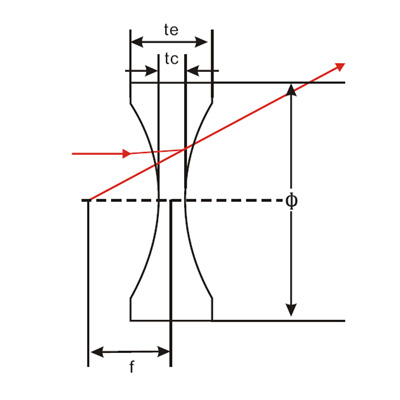

商品番号 直径(mm) f(mm) R2=R2(mm) Tc(mm) Te(mm) Fb(mm)
材料 N-BK7
BICV001 6 -15 15.2 2.1 1.5 14.3
BICV002 6 -30 30.83 1.79 1.5 29.42
BICV101 12.7 -15 14.65 4.89 2 13.27
BICV102 12.7 -20 20.04 4.07 2 18.62
BICV103 12.7 -25 25.35 3.62 2 23.82
BICV104 12.7 -30 30.55 3.33 2 28.89
BICV105 12.7 -40 41.02 2.99 2 39.04
BICV106 12.7 -50 51.4 2.79 2 49.08
BICV107 12.7 -75 77.45 2.52 2 74.24
BICV108 12.7 -100 103.28 2.39 2 99.16
BICV201 25.4 -25 24.72 9.02 2 22.24
BICV202 25.4 -31.7 31.55 7.34 2 29.15
BICV203 25.4 -35 35.08 6.76 2 32.66
BICV204 25.4 -50 50.93 5.22 2 48.22
BICV205 25.4 -75 77.09 4.11 2 73.63
BICV206 25.4 -100 103.04 3.57 2 98.73
BICV207 25.4 -125 129.12 3.25 2 123.92
BICV208 25.4 -150 155.1 3.04 2 149
BICV209 25.4 -175 181.13 2.89 2 174.12
BICV210 25.4 -200 207 2.78 2 199.07
BICV211 25.4 -250 258.9 2.62 2 249.12
BICV212 25.4 -300 310.8 2.52 2 299.17
BICV213 25.4 -500 518.3 2.31 2 499.21
BICV214 25.4 -1000 1037.1 2.16 2 999.32
BICV301 38 -45 44.87 10.44 2 41.46
BICV302 38 -50 49.97 10.5 3 46.4
BICV303 38 -100 102.57 6.55 3 97.78
BICV304 38 -150 154.7 5.34 3 148.23
BICV305 38 -200 206.7 4.75 3 198.46
BICV306 38 -350 362.4 4 3 348.66
BICV307 38 -500 518.1 3.7 3 498.79
BICV308 38 -700 725.6 3.5 3 698.84
BICV401 40 -63.5 64.42 8.27 1.9 60.7
BICV501 50 -100 102.06 9.2 3 96.9
BICV502 50 -150 154.27 7.1 3 147.6
BICV503 50 -200 206.28 6 3 198
BICV504 50 -250 258.22 5.4 3 248.2
BICV505 50 -400 413.87 4.5 3 398.5
BICV506 50 -450 465.73 4.3 3 448.6
BICV507 50 -500 517.58 4.2 3 448.6
BICV508 50 -600 621.28 4 3 598.7
BICV509 50 -800 828.64 3.8 3 798.7
材料 フューズドシリカ
BICV-FS01 6 -15 14.03 1.5 2.15 15.5
BICV-FS02 6 -30 27.84 1.5 1.82 30.51
BICV-FS03 12.7 -15 14.11 2 5.02 15.67
BICV-FS04 12.7 -20 18.71 2 4.22 20.67
BICV-FS05 12.7 -25 23.32 2 3.76 25.68
BICV-FS06 12.7 -30 27.92 2 3.46 30.68
BICV-FS07 12.7 -40 37.12 2 3.09 40.68
BICV-FS08 25.4 -25 23.32 2 9.52 25.68
BICV-FS09 25.4 -35 32.52 2 7.17 35.68
BICV-FS10 25.4 -50 46.32 2 5.55 50.68
BICV-FS11 25.4 -75 69.33 2 4.35 75.69
BICV-FS12 25.4 -100 92.33 2 3.76 100.68
BICV-FS13 25.4 -150 138.34 2 3.17 150.68
BICV-FS14 25.4 -200 184.35 2 2.88 200.69
BICV-FS15 25.4 -250 230.36 2 2.7 250.69
BICV-FS16 25.4 -300 276.36 2 2.58 300.68
BICV-FS17 25.4 -500 460.4 2 2.35 500.69
BICV-FS18 25.4 -1000 920.48 2 2.18 1000.69
BICV-FS19 38 -50 46.48 3 11.12 51.02
BICV-FS20 38 -100 92.49 3 6.95 101.03
BICV-FS21 38 -150 138.5 3 5.62 151.03
BICV-FS22 38 -200 184.5 3 4.96 201.02
BICV-FS23 38 -350 322.53 3 4.13 351.03
BICV-FS24 38 -500 460.55 3 3.78 501.02
BICV-FS25 38 -750 690.59 3 3.52 751.02
BICV-FS26 38 -1000 920.64 3 3.39 1001.04
PLCX-FS27 38 300 138.04 4.31 3 297.09
PLCX-FS28 38 500 230.1 3.79 3 497.54
PLCX-FS29 38 750 345.1 3.52 3 747.68
PLCX-FS30 38 1000 460.1 3.39 3 997.73
