LP12A 平面精密リングポリッシャー

LP12A 平面精密リングポリッシャー

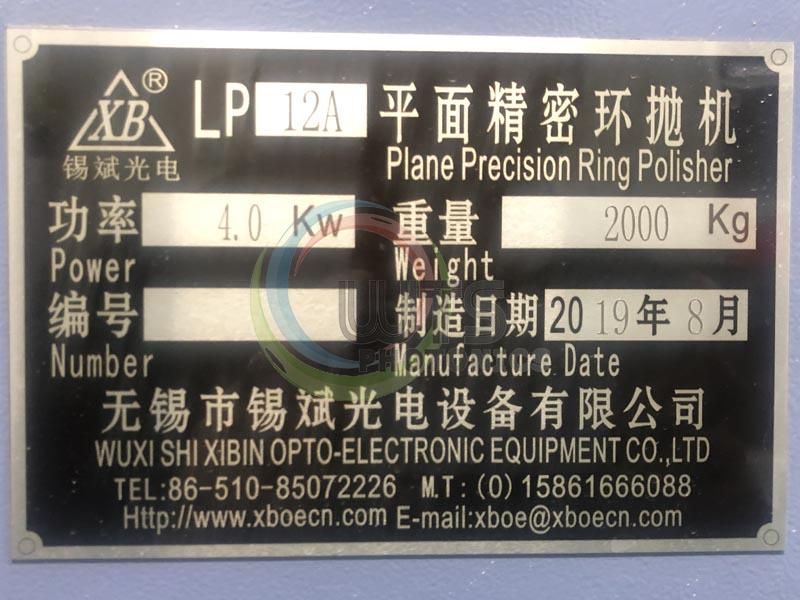

2019年9月19日、カスタマイズされたWUXI SHI XIBIN OPTO-ELECTRONIC EQUIPMENT CO., LTD LP12A平面精密リング研磨機がWTSに到達しました。

平面精密リング研磨機は、大口径窓製品の加工に使用できます。最大加工サイズは400mmに達し、表面平坦度精度はL/20に達します。

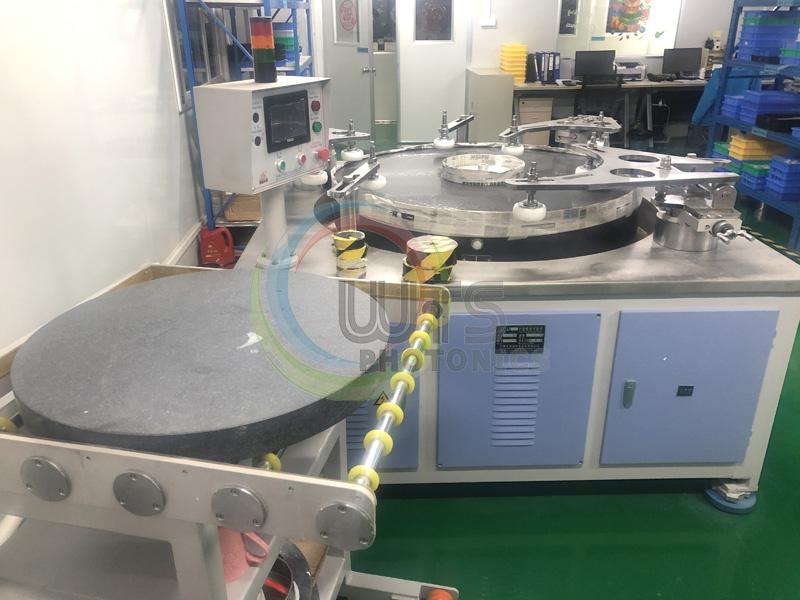

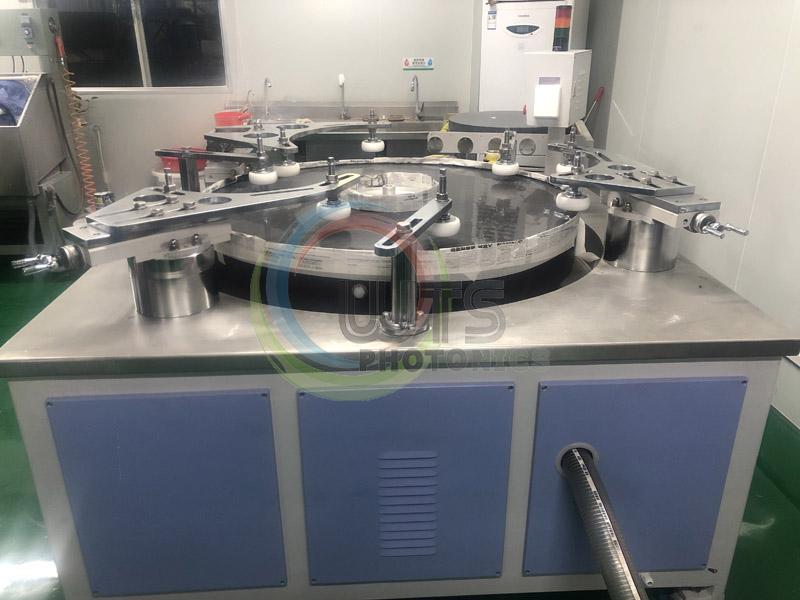

LP12A平面精密リング研磨機

1. 装置の主な機能

この工作機械は、主に高精度光学ガラス、石英、水晶、金属および非金属の高精度平面部品の精密研削・研磨に使用されます。この工作機械は、高出力ウォーム減速機と大型スラスト玉軸受を採用しています。花崗岩製のカウンタートップは、様々な環境や温度下でも変形が最小限に抑えられています。この工作機械は、ステンレス製のテーブル、清潔で美しい水槽、清掃しやすい、可変周波数速度制御、大きな出力トルクを採用しています。

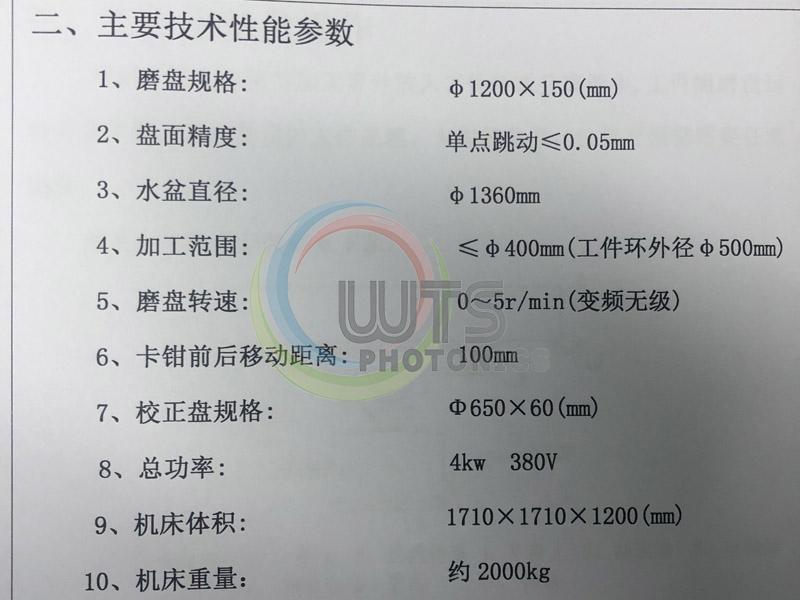

2. 技術的パラメータ：

1). 研削ディスク仕様：Φ1200x150mm

2)表面精度：一点振れ≦0.05mm

3). 洗面器直径：Φ1360mm

4)加工範囲：Φ400mm（ワークリング外径Φ500mm）

5). 研削ディスクの回転速度: 0 ～ 5r / min（無段階周波数変換）

6)キャリパーの前後移動距離：100mm

7)校正ディスク仕様：Φ650x60mm

8)工作機械の総電力：4KW 380V

9)寸法：1710 × 1710 × 1200 (mm)

10)機械重量：約2000kg

LP12A平面精密リング研磨機は、製品の加工サイズ範囲を大幅に拡大し、大口径製品の加工精度を確保します。リング研磨機で加工された製品は、ロケットや衛星の高精度窓、潜水艦の海上用、さらには高精度透過レンズや反射レンズにも使用できます。 ZYGO干渉計.

設備を継続的に追加することで、WTS の生産ラインが充実し、より多くの光学ソリューションを提供できるようになります。
